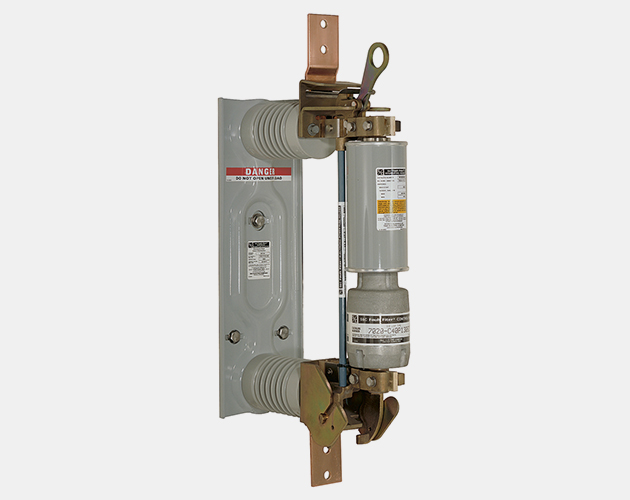

Fusible Electrónico de Potencia Fault Fiter®
Para la distribución en interiores, de 4.16 kV a 25 kV
Se ofrece un inigualable rendimiento de interrupción de circuitos de alta velocidad sin producir sobretensiones en exceso
Los Fusibles Electrónicos de Potencia Fault Fiter suponen un importante avance con respecto a la tecnología de interrupción de circuitos. Ellos integran la tecnología electrónica de punta con un fusible de corriente elevada y diseño avanzado. Los componentes eléctricos proporcionan sensado de tensión, curvas características de tiempo-corriente y energía de control. No requieren control remoto con relevador ni fuentes externas de energía. Fault Fiter proporciona una incomparable interrupción de alta velocidad de corrientes de falla de hasta 40,000 amperes RMS simétricos. Los Fusibles Fault Fiters no necesitan mantenimiento.
Los Fusibles Electrónicos de Potencia Fault Fiter de S&C se fabrican conforme a un sistema de calidad certificado para cumplir con las normas ISO9001:2000.
Los fusibles electrónicos de potencia Fault Fiter ofrecen una coordinación superior con relés de sobrecorriente del lado de la fuente y fusibles alimentadores del lado de la carga. Ofrecen un inigualable rendimiento de interrupción de circuitos de alta velocidad sin producir sobretensiones en exceso, y responden con más rapidez a las fallas de corriente elevada que los fusibles convencionales. Son ideales para lo siguiente:
- Protección y coordinación de la acometida,
- Protección de transformadores,
- Protección del circuito secundario subterráneo, y
- Protección de dispositivos sobrepasados.
Los Fusibles Electrónicos de Potencia Fault Fiter están disponibles con Uni-Rupter®, que proporciona el seccionamiento en vivo unipolar de 400 amperios de circuitos monofásicos y trifásicos con capacidad de 13.8 kV, y el seccionamiento en vivo unipolar de 200 amperios de circuitos con capacidad de 25 kV. Uni-Rupter ofrece lo último en simplicidad de seccionamiento en vivo: un tirón firme y seguro en el fusible con una pértiga es todo lo que se necesita para la interrupción del circuito. Dado que la interrupción del circuito es interna a Uni-Rupter, no hay llama ni arco externo.

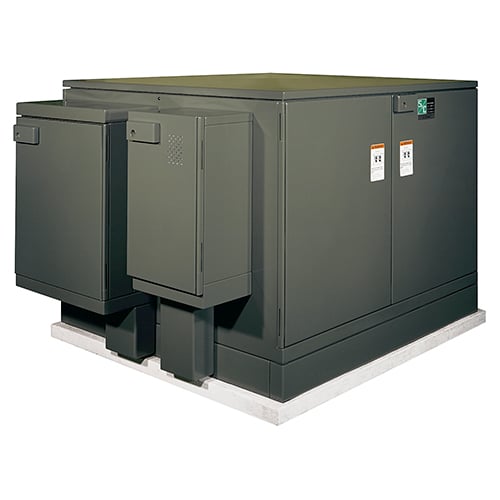

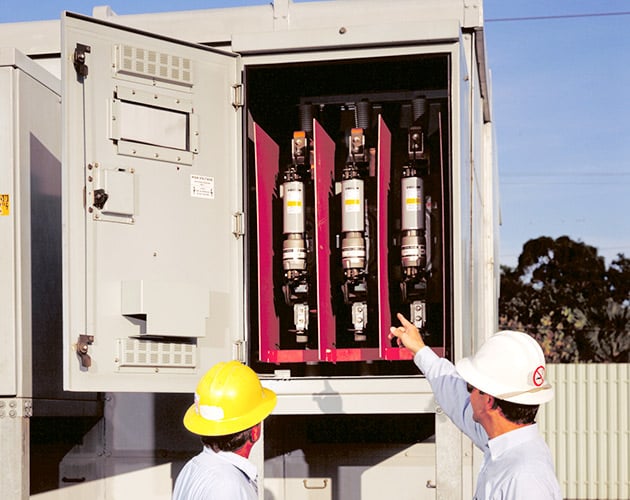

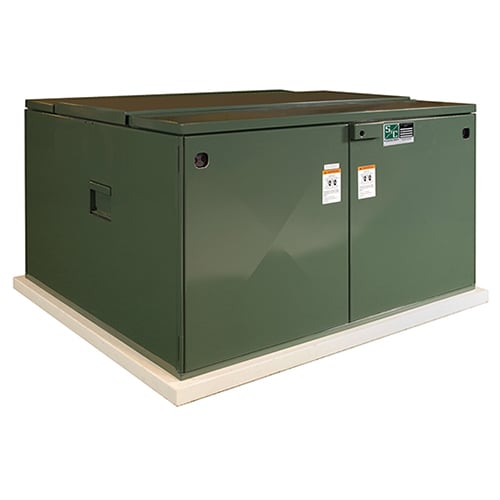

Los Fusibles Electrónicos de Potencia Fault Fiter se ofrecen en el Tablero de Distribución Personalizado con Gabinete Metálico de S&C , el equipo tipo pedestal PME de S&C , el equipo tipo pedestal PMH de S&C , y los Fusibles con Gabinete Metálico de pared de S&C.
Estilo | kV | Amperios, RMS | |||||
---|---|---|---|---|---|---|---|
Nom. | Máx. | Nivel básico de aislación (NBAI) | Nominales | Supresión de carga | Interrupción, sim. | ||
60 Hz | 50 Hz | ||||||
Estilo seccionador con Uni-Rupter | 13.8 25 |
17.0 29 |
95 125 |
400 200 |
400 200 |
14 000 12 500 |
11 200 10 000 |
Seccionador | 4.16 13.8 25 |
5.5 17.0 29 |
60 95 125 |
600 600 600 |
— — — |
40 000 40 000 40 000 |
40 000 40 000 40 000 |
Interrupción de falla: cómo funciona
Existen dos modos de funcionamiento fundamentales: el modo de tiempo inverso y el modo instantáneo que ofrece protección limitadora de corriente para los equipos y los conductores del sistema.
El modo de tiempo inverso incorpora contadores electrónicos especiales que proporcionan una respuesta retardada apropiada basada en la magnitud de la corriente de falla. La característica de tiempo-corriente se puede adaptar para cumplir con los requisitos de coordinación especiales de la aplicación.
El modo instantáneo proporciona limitación de corriente cada vez que el índice de elevación de la corriente supera el valor umbral determinado por el módulo de control.
Estilo seccionador (600 amperios)
Estilo seccionador con Uni-Rupter
Estilo seccionador (amperios)
Curvas características de tiempo-corriente del fusible electrónico de potencia Fault Fiter®
Tipo de curva | Tipo de fusible | Número de TCC | Excel | |
---|---|---|---|---|
Fusión mínima | Fault Fiter | Número de TCC 420-7 | EXCEL | |
Recuperación total | Fault Fiter | Número de TCC 420-7-2 | ![]() |
EXCEL |
Tipo de curva | Tipo de fusible | Número de TCC | Excel | |
---|---|---|---|---|
Fusión mínima | Fault Fiter | Número de TCC 400-7 | EXCEL | |
Recuperación total | Fault Fiter | Número de TCC 400-7-2 | ![]() |
EXCEL |
Tipo de curva | Tipo de fusible | Número de TCC | Excel | |
---|---|---|---|---|
Fusión mínima | Fault Fiter | Número de TCC 410-7 | EXCEL | |
Recuperación total | Fault Fiter | Número de TCC 410-7-2 | EXCEL |
Tipo de curva | Tipo de fusible | Número de TCC | Excel | |
---|---|---|---|---|
Fusión mínima | Fault Fiter | Número de TCC 422-7 | EXCEL | |
Recuperación total | Fault Fiter | Número de TCC 422-7 | EXCEL |
Tipo de curva | Tipo de fusible | Número de TCC | Excel | |
---|---|---|---|---|
Fusión mínima | Fault Fiter | Número de TCC 421-7 | EXCEL | |
Recuperación total | Fault Fiter | Número de TCC 421-7 | EXCEL |
Fusibles Electrónicos Paralelos de Potencia Fault Fiter®
Tipo de curva | Tipo de fusible | Número de TCC | Excel | |
---|---|---|---|---|
Fusión mínima | Fault Fiter | Número de TCC 410-7-P | EXCEL | |
Recuperación total | Fault Fiter | Número de TCC 410-7-2-P | EXCEL |
No disponible. Comuníquese con su Oficina de ventas de S&C para obtener una copia.
